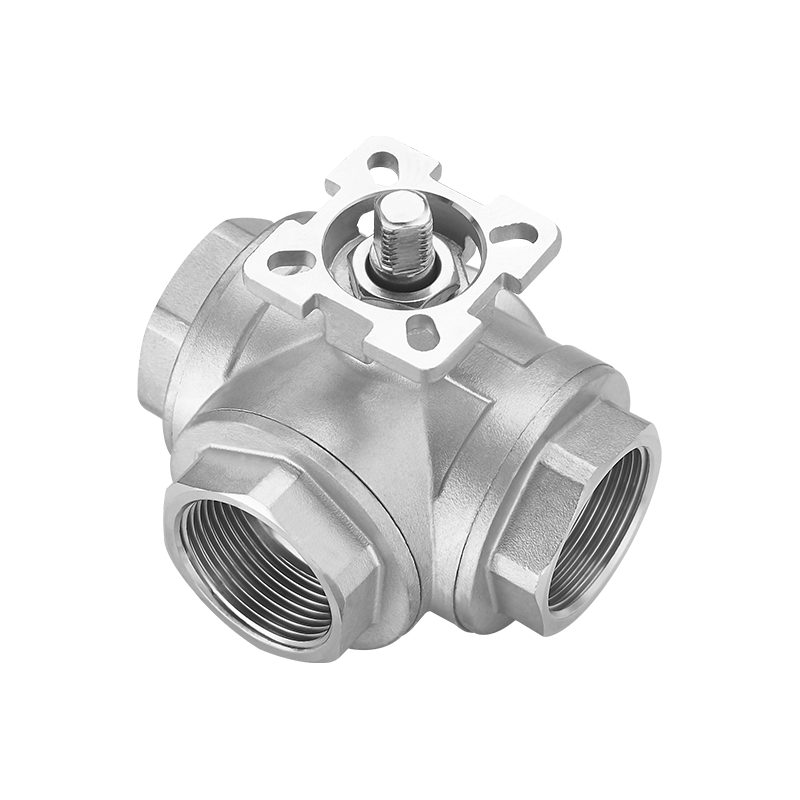

Válvula de bola de 3 puertos: control de flujo más inteligente para sistemas de tuberías

La mayoría de la gente piensa que una válvula de bola simplemente se abre y se cierra. Dos puertos. Una entrada, una salida. pero un válvula de bola de 3 vías hace más. Añade una tercera apertura, que cambia el juego por completo. Ahora puedes cambiar el flujo entre dos líneas diferentes. O mezcle dos flujos entrantes en uno. O enviar flujo desde una fuente a cualquiera de dos lugares. Una válvula que realiza un trabajo que de otro modo requeriría dos o tres válvulas estándar.

Puerto L frente a Puerto T: dos herramientas diferentes

No todas las válvulas de bola de 3 vías funcionan igual. Todo se reduce a la forma del agujero dentro de la bola.

Una bola con puerto L tiene un pasaje con forma de letra L. Conecta el puerto central con un puerto lateral a la vez. Gire la manija y la conexión cambiará al otro lado. Este es tu desviador. El flujo entra por el centro y sale por la izquierda o por la derecha. Una dirección a la vez. Simple.

Una bola con puerto en T tiene un pasaje en forma de T. Ahora las cosas se vuelven más flexibles. La válvula de bola de 3 puertos con puerto T puede conectar los tres puertos a la vez. Dos entradas que se mezclan en una salida. O una entrada enviando flujo a ambas salidas simultáneamente. Obtiene opciones que el puerto L no puede ofrecer.

Aquí está la diferencia práctica:

• Puerto L: elija un destino a la vez. Bueno para cambiar entre tanques o filtros.
• Puerto T: mezcle dos fuentes o alimente dos destinos a la vez. Bueno para licuar o rellenar en paralelo.

Dónde se ven realmente estas válvulas

Camine por una planta química o un sistema de calefacción y encontrará unidades de válvulas de bola de 3 puertos en algunos puntos clave.

Los circuitos de calefacción y refrigeración los utilizan todo el tiempo. Una válvula cambia el agua caliente entre diferentes zonas. No es necesario apagar toda la caldera sólo para redirigir el flujo.

El procesamiento por lotes de productos químicos es otro gran usuario. La materia prima entra por una línea. La válvula de bola de 3 vías envía el producto terminado a diferentes tanques de retención. Gira la manija y el destino cambia.

Otros lugares comunes:

• Líneas de derivación alrededor de bombas o filtros. La válvula abre el bypass para que puedas dar servicio al equipo sin detenerlo todo.
• Sistemas de muestreo. Desvíe un pequeño flujo a un punto de prueba y luego envíe el resto de regreso a la línea principal.
• Parques de tanques. Una línea de suministro que alimenta múltiples recipientes de almacenamiento. La válvula elige qué tanque se llena.

Qué tener en cuenta al comprar uno

Una válvula de bola de 3 vías no es sólo una válvula estándar con un orificio adicional. Hay detalles que importan.

Primero, sepa qué patrón de puerto necesita. Puerto L para desviar. Puerto T para mezcla o flujo simultáneo. Hágalo mal y la válvula no hará lo que usted desea.

Los índices de presión pueden ser complicados. Algunos modelos de válvulas de bola de 3 vías tienen límites de presión más bajos que las versiones de dos vías del mismo tamaño. Más puertos significan más rutas potenciales de fuga. El paso del balón también es más complejo. Verifique las especificaciones antes de asumir que coincide con las clasificaciones de válvulas estándar.

Los materiales son los mismos que los de las válvulas de bola normales. Latón para agua y aire. Acero inoxidable para productos químicos y procesamiento de alimentos. PVC para fluidos corrosivos que atacan al metal. Elija lo que se adapte a su fluido y entorno.

El material del asiento importa. El PTFE es estándar para aplicaciones. Maneja un amplio rango de temperaturas y resiste productos químicos. Las temperaturas más altas pueden requerir asientos especiales.

Instalación y uso de uno

Una válvula de bola de 3 vías debe tener la orientación correcta. El cuerpo suele marcar qué puerto es cuál. Se podría decir "común" o "entrada". Los demás son salidas o puertos secundarios. Póngalo al revés y las posiciones del mango no coincidirán con lo que dicen las marcas.

La posición del mango le indica lo que está sucediendo. En una válvula de puerto L, la manija generalmente apunta a la salida activa. La manija que apunta hacia la izquierda significa que el flujo va hacia la izquierda. La manija apuntando hacia la derecha significa que el flujo va hacia la derecha. Algunos diseños tienen una posición de 45 grados donde todos los puertos están cerrados.

Operar la válvula es simple. Un cuarto de vuelta se mueve de una posición a la siguiente. No fuerces el paso de las paradas. El recorrido excesivo daña la bola o los asientos.

Si resulta difícil girar la válvula, algo anda mal. Restos en la pelota. Asientos hinchados. Lubricante seco. No lo fuerces simplemente. Descubra el problema o reemplace la válvula.

Mantenimiento a lo largo del tiempo

Una válvula de bola de 3 vías necesita menos atención que muchos otros tipos de válvulas. Pero no está exento de mantenimiento.

El sello del vástago es el punto de fuga común. Un pequeño goteo del área del mango a menudo se detiene con un cuarto de vuelta de la tuerca del vástago. No apriete demasiado. Eso hace que sea difícil girar la válvula.

Las válvulas que permanecen en una posición durante meses pueden atascarse. Los asientos se adhieren a la pelota. Ejercite la válvula periódicamente. Recorra todas las posiciones varias veces al año.

Si es necesario desmontar la válvula, marque la posición de todo antes de desmontarla. Una válvula de bola de 3 vías tiene más piezas internas que una válvula estándar. La orientación de la pelota es importante. Vuelva a colocarlo mal y las posiciones de las manijas no coincidirán con el patrón de flujo.

Una solución sencilla para tuberías complejas

Cuando necesita cambiar entre dos líneas o mezclar dos fuentes, una válvula de bola de 3 puertos suele ser la respuesta más limpia. Una válvula en lugar de dos o tres. Un mango en lugar de varios. Menos tuberías, menos puntos de fuga, funcionamiento más sencillo. Simplemente haga coincidir el patrón del puerto con su aplicación y funcionará durante años con cuidados básicos.
