La válvula de bola se utiliza principalmente para cortar o conectar el medio, y también se puede utilizar para la regulación y control del fluido. Ampliamente utilizado en petróleo, química, metalurgia, energía eléctrica, construcción, calefacción, suministro y drenaje de agua, tratamiento de agua y otras industrias. Las válvulas según los estándares estadounidenses se denominan válvulas estándar estadounidenses. Aplicable a varias tuberías de Clase150~Clase1500. La parte de cierre de la válvula de bola estándar estadounidense es una esfera, y la esfera gira alrededor de la línea central del cuerpo de la válvula para abrir y cerrar una válvula. Las válvulas de bola se utilizan principalmente para cortar, distribuir y cambiar la dirección del flujo del medio en la tubería. Existen principalmente estándares API y ASME, y ASTM es el estándar del material.

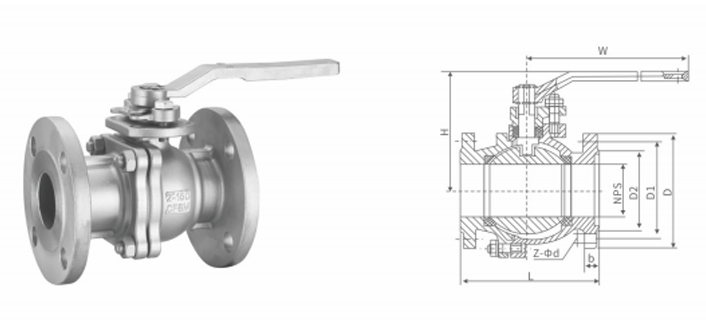

Válvula de bola con brida: Su parte de cierre es una esfera, y la esfera gira alrededor de la línea central del cuerpo de la válvula para abrir y cerrar una válvula. La válvula de bola se utiliza principalmente para cortar, distribuir y cambiar la dirección del flujo del medio en la tubería. La válvula de bola de brida se puede dividir en tipo recto, tipo de tres vías y tipo de ángulo recto según la posición de su canal. Las dos últimas válvulas de bola se utilizan para distribuir el medio y cambiar la dirección del flujo del medio.
1 Válvula de bola flotante: La bola de la válvula de bola está flotando. Bajo la acción de la presión media, la bola puede producir un cierto desplazamiento y presionar firmemente sobre la superficie de sellado del extremo de salida para asegurar el sellado del extremo de salida. La válvula de bola flotante tiene una estructura simple y un buen rendimiento de sellado, pero la carga de la bola que contiene el medio de trabajo se transfiere al anillo de sellado de salida, por lo que es necesario considerar si el material del anillo de sellado puede soportar la carga de trabajo del medio de bola. Esta estructura es ampliamente utilizada en válvulas de bola de media y baja presión. La válvula de bola Xinhong pertenece a una válvula de bola flotante.
2 Válvula de bola fija: La bola de la válvula de bola es fija y no se mueve después de presionarla. La válvula de bola fija tiene un asiento de válvula flotante. Después de ser presurizado por el medio, el asiento de la válvula se mueve, de modo que el anillo de sellado se presiona firmemente sobre la bola para asegurar el sellado. Los cojinetes generalmente se instalan en los ejes superior e inferior con la bola y el par de funcionamiento es pequeño, lo que es adecuado para válvulas de alta presión y gran diámetro. Para reducir el par de funcionamiento de la válvula de bola y aumentar la fiabilidad del sello, en los últimos años han aparecido válvulas de bola selladas con aceite. Se inyecta aceite lubricante especial entre las superficies de sellado para formar una película de aceite, lo que no solo mejora el rendimiento del sellado sino que también reduce el torque de operación, más adecuado para válvulas de bola de alta presión y gran diámetro.
3.Válvula de bola elástica: La bola de la válvula de bola es elástica. Tanto la bola como el anillo de sellado del asiento de la válvula están hechos de materiales metálicos y la presión específica de sellado es muy grande. La presión del medio en sí no puede cumplir con los requisitos de sellado y se debe aplicar una fuerza externa. Esta válvula es adecuada para medios de alta temperatura y alta presión. La esfera elástica se obtiene abriendo una ranura elástica en el extremo inferior de la pared interior de la esfera para obtener elasticidad. Cuando el canal está cerrado, la cabeza de cuña del vástago de la válvula se utiliza para expandir la bola y comprimir el asiento de la válvula para lograr el sellado. Antes de girar la bola, afloje la cabeza de la cuña y la bola volverá a su forma original, de modo que haya un pequeño espacio entre la bola y el asiento de la válvula, lo que puede reducir la fricción y el par operativo de la superficie de sellado.
