Válvula de bola de brida ignífuga de plataforma alta estándar nacional de presión PN 16/25

ANTERIOR: Válvula de bola con brida manual de 2 piezas estándar japonesa JIS 10K SIGUIENTE: Válvula de bola con brida manual de 3 piezas/PC

Especificaciones
Descripción
Parámetro
Material
Dimensiones externas
Diagrama de estructura

Especificaciones

Especificaciones principales de rendimiento
Especificación del producto: DN 15-200
Temperatura aplicable: -40~180℃
Presión nominal: PN 1,6 MPa
Medios aplicables: agua, petróleo, gas, ácido nítrico, ácido acético
Diseño y fabricación: GB/T 12237-2007
Prueba de fuego: API607-1993
Longitud estructural: GB/T 12221-1989
Brida de conexión: GB/T 9113.1
Inspección y pruebas: GB/T 13927-1992

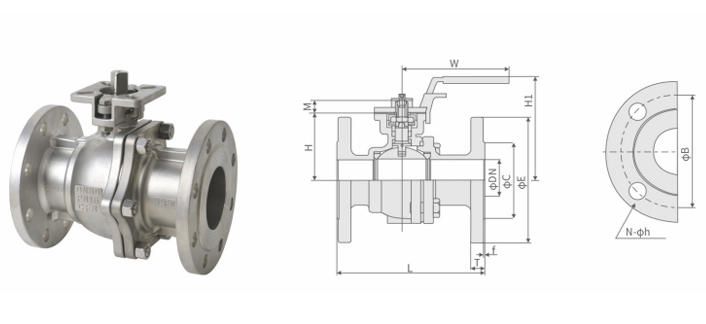

Dimensiones externas

DN(mm)	L	ΦE	ΦB	ΦC	D1	T	f	N-Φh	H	H1	W	M
15	130	95	65	46	/	14	2	4-14	48	80	145	13
20	130	105	75	56	/	16	2	4-14	53	86	145	14
25	140	115	85	65	/	16	2	4-14	63.5	92	165	14
32	165	140	100	76	/	18	2	4-18	72	99	165	14
40	165	150	110	84	/	18	2	4-18	77	124	200	16
50	203	165	125	99	/	20	2	4-18	85	132	200	22
65	222	185	145	118	/	20	2	4-18	106	160	290	20
80	241	200	160	132	/	20	2	8-18	121	183	290	20
100	280	220	180	156	/	22	2	8-18	143	220	360	24
125	325	250	210	184	/	22	2	8-18	183	231	600	27
150	350	285	240	211	/	24	2	8-22	201	250	800	27
200	400	340	295	266	/	24	2	12-22	252	300	1000	27

Empresa

Zhejiang Xinhong Valve & Fitting Co., Ltd.

Zhejiang Xinhong Valve & Fitting Co., Ltd. es una fábrica de fabricación de válvulas con 16 años de experiencia en producción, ventas y servicio de válvulas. La empresa ocupa una superficie de 2.000 metros cuadrados y cuenta con 120 empleados. La empresa cuenta con un moderno edificio de fábrica, excelentes equipos de mecanizado, una mandrinadora, un torno vertical, un torno CNC, soldadura por pulverización de plasma, análisis de composición química, pruebas de rendimiento mecánico, pruebas de dureza, un espectrómetro de lectura directa importado y pruebas no destructivas. Asegúrese de que los productos cumplan con los estándares de diseño e inspección pertinentes, de modo que el nivel de calidad de los productos mejore continuamente.

Noticias

Válvula de bola de tornillo manual: lo que cuenta cuando un cuarto de vuelta hace el trabajo
03 Jul, 2026
Una válvula de bola es simple. Una bola con un agujero que la atraviesa. Un tallo. Un mango. Gire la manija noventa grados y el orificio se alineará con el flujo o lo bloqueará. un válvula de b...
Read More
Fabricante de válvulas de globo con bridas: control de precisión para tuberías industriales
26 Jun, 2026
Una válvula de globo controla el flujo. Gira la manija. Un disco se mueve hacia arriba y hacia abajo. Se asienta contra una abertura. El flujo se detiene o desaparece. un fabricante de válvulas...
Read More
Válvula de globo con extremo roscado: cierre sencillo para tuberías pequeñas
19 Jun, 2026
Una válvula de globo controla el flujo. Gira la manija. Un disco se mueve hacia arriba y hacia abajo. Se asienta contra una abertura. El flujo se detiene o desaparece. un válvula de globo con e...
Read More
Filtro en Y de malla 100: filtración fina para equipos sensibles
12 Jun, 2026
El agua fluye a través de tuberías. También lo hacen los productos químicos. Refrigerante. Combustible. Aceite. Todos ellos cargan escombros. Copos de óxido. Droga para pipa. Sedimento. Esos residu...
Read More

Nombre de la pieza	Material
Modelo	Q41F-(16~25)C	Q41F-(16~25)P	Q41F-(16~25)R
Cuerpo	WCB	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M
Capó	WCB	ZG1Cr18Ni9Ti/CF8	ZG1Cr18Ni12Mo2Ti/CF8M
Bola	1Cr18Ni9Ti/304	1Cr18Ni9Ti/304	1Cr18Ni12Mo2Ti/316
Tallo	1Cr18Ni9Ti/304	1Cr18Ni9Ti/304	1Cr18Ni12Mo2Ti/316
Anillo de sellado	PTFE
Embalaje	PTFE
