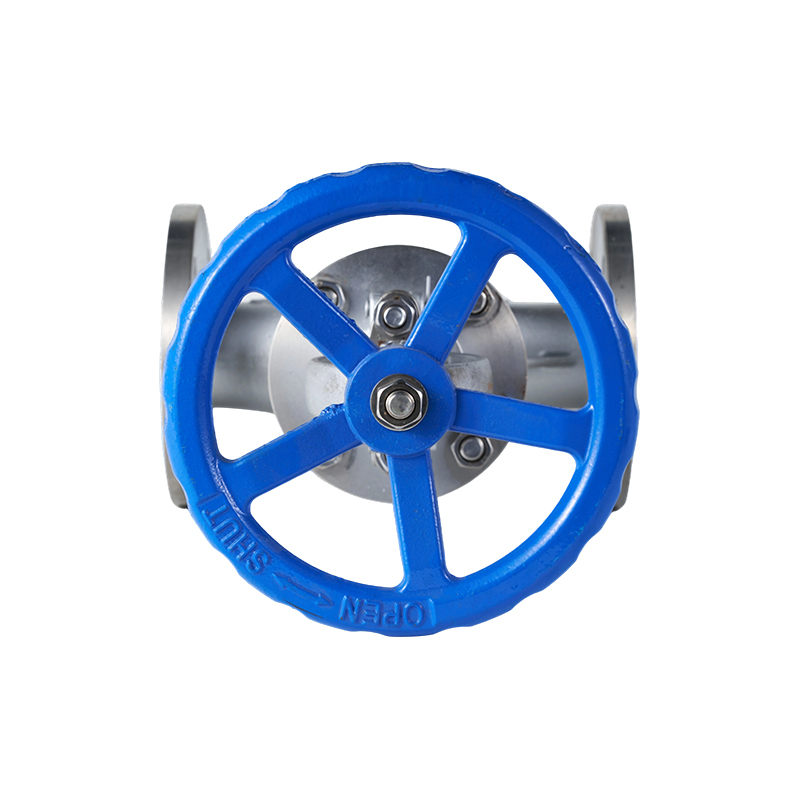

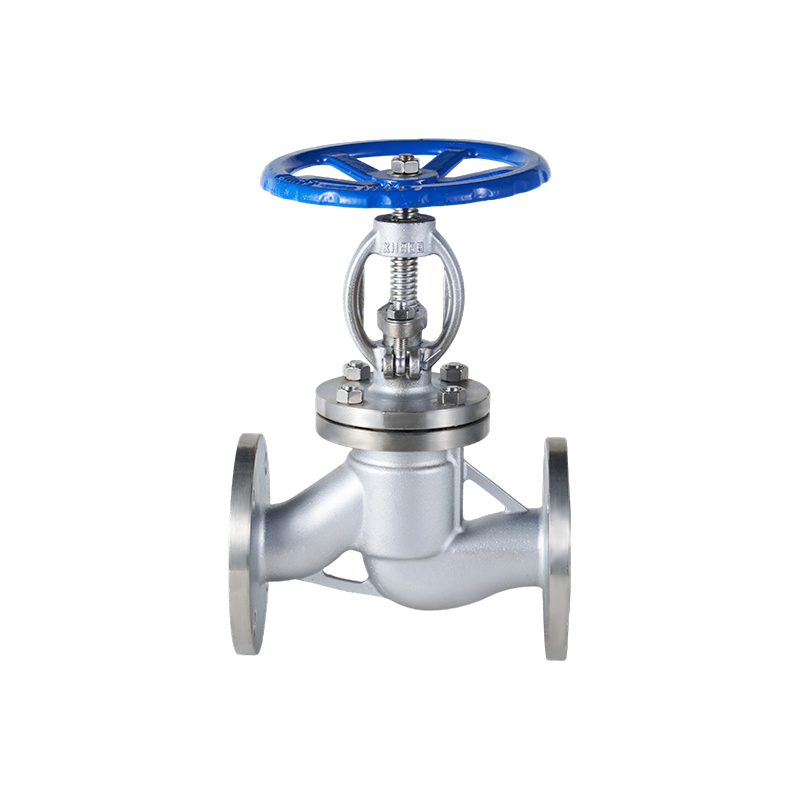

Válvula de globo con brida estándar estadounidense ANSI Clase 150

ANTERIOR: Válvula de globo con brida estándar nacional de presión PN 16 SIGUIENTE: No hay próximo artículo

Especificaciones
Descripción
Parámetro
Material
Dimensiones externas
Diagrama de estructura

Especificaciones

Medios: Agua
Temperatura:-10℃-200℃
Material: Acero inoxidable
Estructura:Válvula de globo pasante
Forma de sellado: Válvula de globo de empaquetamiento de glándulas
Posición de la rosca del vástago: vástago del tornillo exterior
Estándar: ANSI/GB
aplicación: uso industrial،líquido
Tipo de conexión: brida a brida
Descripción de la función:
El eje del vástago y la superficie de sellado del asiento son verticales y es una válvula muy confiable para cortar y controlar.

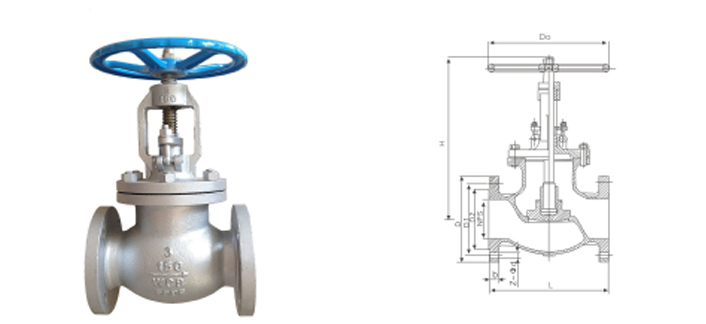

Dimensiones externas

DN	150Lb 150LbP 150LbR
mm	en	L	D	D1	D2	b	f	n-φd	H	DO
15	1/2"	108	90	60.3	34.9	10	2	4-16	163	100
20	3/4"	117	100	69.9	42.9	10.9	2	4-16	193	125
25	1"	127	110	79.4	50.8	11.6	2	4-16	250	160
32	1-1/4"	140	115	88.9	63.5	13.2	2	4-16	250	160
40	1-1/2"	165	125	98.4	73	14.7	2	4-16	291	180
50	2"	203	152	120.7	92.1	16.3	2	4-19	312	200
65	2-1/2"	216	180	139.7	104.8	17.9	2	4-19	387	200
80	3"	241	190	152.4	127	19.5	2	4-19	411	250
100	4"	292	230	190.5	157.2	24.3	2	8-19	454	250
125	5"	356	255	215.9	185.7	24.3	2	8-22	455	300
150	6"	406	280	241.3	215.9	25.9	2	8-22	541	350
200	8"	495	345	298.5	269.9	29	2	8-22	651	450
250	10"	622	405	362	323.8	30.6	2	12-26	800	450
300	12"	698	485	431.8	381	32.2	2	12-26	1213	500
350	14"	787	535	476.3	412.8	35.4	2	12-29	1450	600
DN	300Lb 300LbP 300LbR
mm	en	L	D	D1	D2	b	f	n-φd	H	DO
15	1/2"	152	95	66.7	34.9	14.7	2	4-16	163	100
20	3/4"	178	115	82.6	42.9	16.3	2	4-19	193	125
25	1"	203	125	88.9	50.8	17.9	2	4-19	250	160
32	1-1/4"	216	135	98.4	63.5	19.5	2	4-19	250	160
40	1-1/2"	229	155	114.3	73	21.1	2	4-22	291	180
50	2"	267	165	127	92.1	22.7	2	8-19	399	200
65	2-1/2"	292	190	149.2	104.8	25.9	2	8-22	438	200
80	3"	318	210	168.3	127	29	2	8-22	464	200
100	4"	356	255	200	157.2	32.2	2	8-22	565	250
125	5"	400	280	235	185.7	35.4	2	8-22	614	250
150	6"	444	320	269.9	215.9	37	2	12-22	717	300
200	8"	559	380	330.2	269.9	41.7	2	12-26	930	350
250	10"	622	445	387.4	323.8	48.1	2	16-29	1020	450
300	12"	711	520	450.8	381	51.3	2	16-32	1231	500

Empresa

Zhejiang Xinhong Valve & Fitting Co., Ltd.

Zhejiang Xinhong Valve & Fitting Co., Ltd. es una fábrica de fabricación de válvulas con 16 años de experiencia en producción, ventas y servicio de válvulas. La empresa ocupa una superficie de 2.000 metros cuadrados y cuenta con 120 empleados. La empresa cuenta con un moderno edificio de fábrica, excelentes equipos de mecanizado, una mandrinadora, un torno vertical, un torno CNC, soldadura por pulverización de plasma, análisis de composición química, pruebas de rendimiento mecánico, pruebas de dureza, un espectrómetro de lectura directa importado y pruebas no destructivas. Asegúrese de que los productos cumplan con los estándares de diseño e inspección pertinentes, de modo que el nivel de calidad de los productos mejore continuamente.

Noticias

Válvula de bola de tornillo manual: lo que cuenta cuando un cuarto de vuelta hace el trabajo
03 Jul, 2026
Una válvula de bola es simple. Una bola con un agujero que la atraviesa. Un tallo. Un mango. Gire la manija noventa grados y el orificio se alineará con el flujo o lo bloqueará. un válvula de b...
Read More
Fabricante de válvulas de globo con bridas: control de precisión para tuberías industriales
26 Jun, 2026
Una válvula de globo controla el flujo. Gira la manija. Un disco se mueve hacia arriba y hacia abajo. Se asienta contra una abertura. El flujo se detiene o desaparece. un fabricante de válvulas...
Read More
Válvula de globo con extremo roscado: cierre sencillo para tuberías pequeñas
19 Jun, 2026
Una válvula de globo controla el flujo. Gira la manija. Un disco se mueve hacia arriba y hacia abajo. Se asienta contra una abertura. El flujo se detiene o desaparece. un válvula de globo con e...
Read More
Filtro en Y de malla 100: filtración fina para equipos sensibles
12 Jun, 2026
El agua fluye a través de tuberías. También lo hacen los productos químicos. Refrigerante. Combustible. Aceite. Todos ellos cargan escombros. Copos de óxido. Droga para pipa. Sedimento. Esos residu...
Read More

Norma técnica
Norma técnica
Diseño y fabricación	Cara a cara de extremo a extremo	Dimensión de la brida	Dimensión de soldadura a tope	Clasificación de presión-temperatura	Inspección y prueba
ANSI B16.34, BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598
Propiedad principal y especificación
Propiedad principal y especificación
Presión nominal (Lb)	Prueba de resistencia (prueba de carcasa)		Prueba de sellado de agua		Prueba de sellado de aire
Presión nominal (Lb)	MPa	lbf/in²	MPa	lbf/in²	MPa	lbf/in²
150	3.1	450	2.2	315	0,5~0,7	60~100
300	7.8	1125	5.6	815
600	15.3	2225	11.2	1630
900	23.1	3350	16.8	2440
1500	38.4	5575	28.1	4080
2500	64.6	9367	47.4	6873

Disco de cubierta del cuerpo	Tallo	Cara selladora	Embalaje	Temperatura de trabajo (°C)	Medio adecuado
WCB	2Cr13	Mejorado flexible 1Cr13/Flexible grafito SFB-2 08 Acero dulce 08Acero blando F304 F316 F304L F316L	Grafito carnoso mejorado flexible grafito SFB/260 SFP/260 PTFE	≤425	Agua, vapor, productos derivados del petróleo
WC1	38CrMoAl,25Cr2MoV			≤450
WC6				≤540
WC9				≤570
C5, C12				≤540
CF8	F304			≤600	Ácido nítrico, ácido acético, urea
CF3	F316
CF8M	F304L
CF3M	F316L
