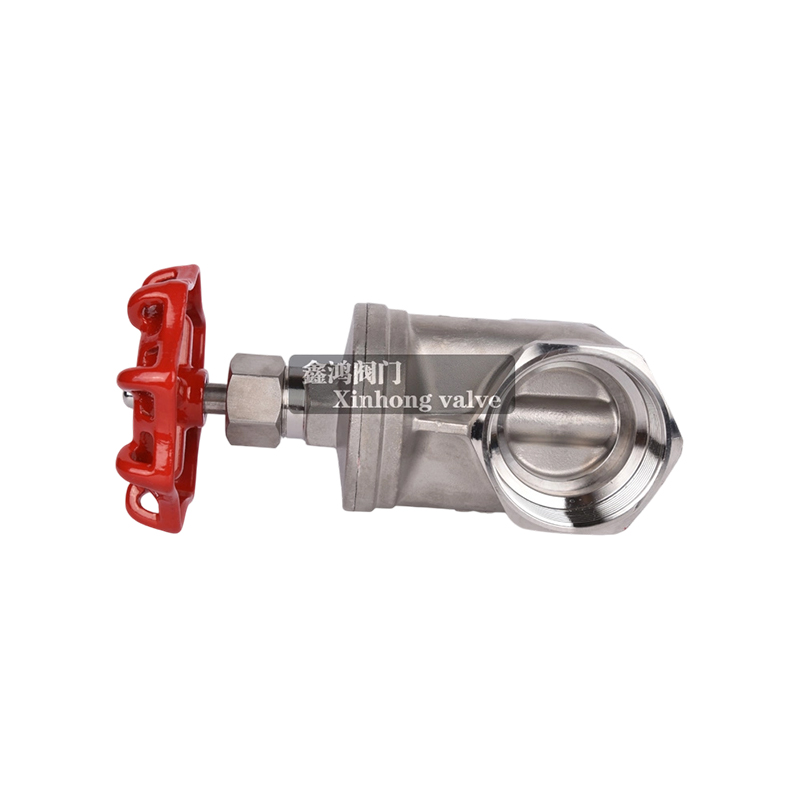

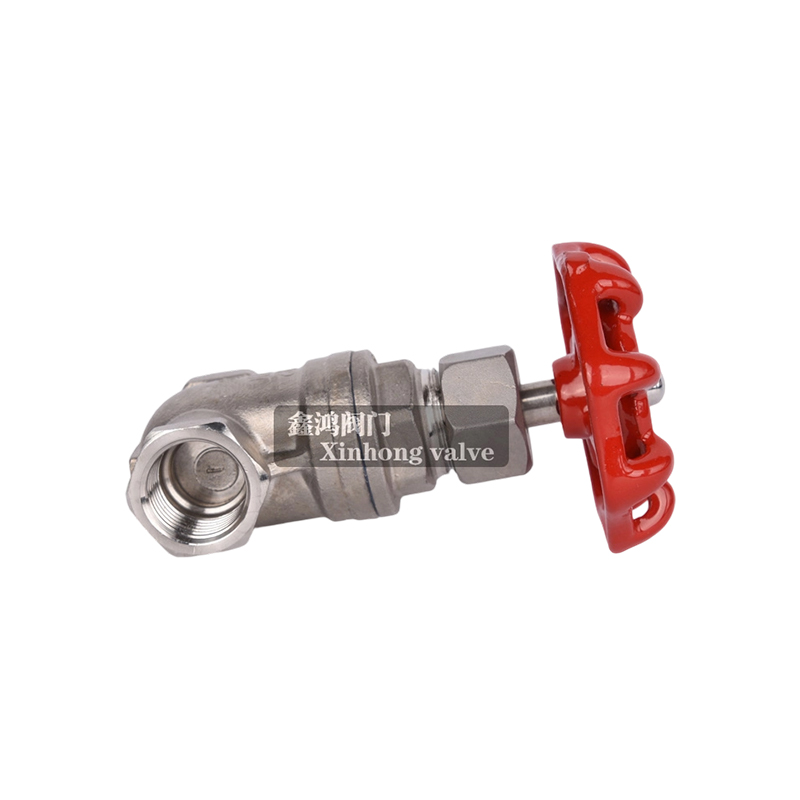

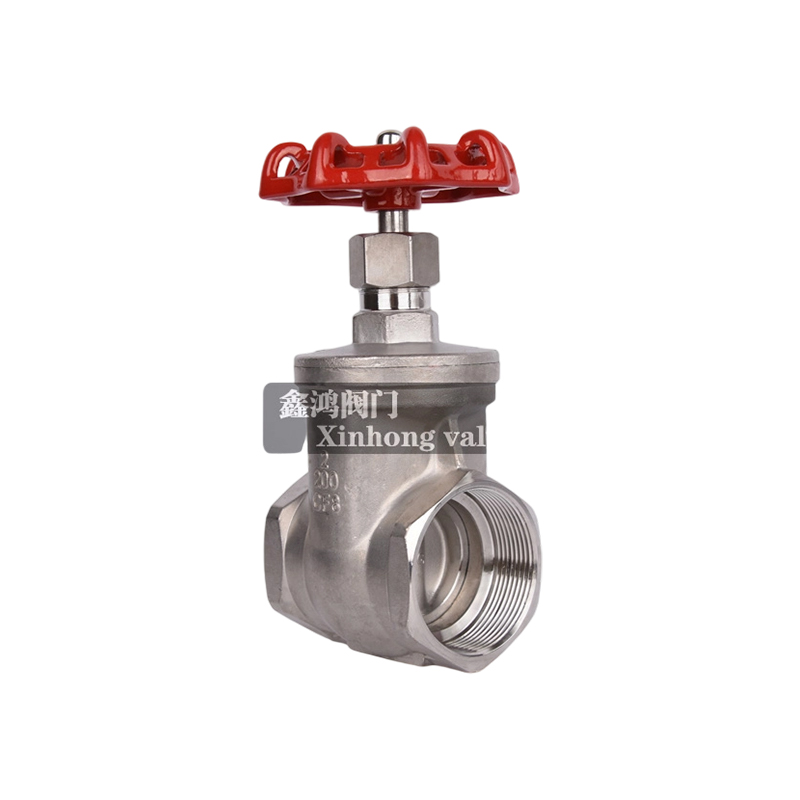

Válvula de compuerta de extremo de tornillo de estrangulamiento de baja presión

Medios: Agua, Petróleo, Gas, etc
Tipo: Directo
Material: Acero inoxidable
Formulario de conexión: Hilo
Presión: Baja presión
Actuador: Manual
CARACTERÍSTICAS:
1/4"~4" (DN8~DN100)
W. P.: 200 WOG, 200 PSI
W. T.:-20oC ~200oC (-4oF~392oF)
Fundición de inversiones
Tallo no ascendente
Tipo de hilo: ASME B1.20.1 (NPT), DIN 2999 y BS21, ISO7/1 y EN10226

Válvula de compuerta: La parte de apertura y cierre de la válvula de compuerta es la compuerta, y la dirección de movimiento de la compuerta es perpendicular a la dirección del fluido. La válvula de compuerta solo se puede abrir y cerrar completamente y no se puede ajustar.

estrangulamiento y estrangulamiento. La puerta tiene dos superficies de sellado. Las dos superficies de sellado de la válvula de compuerta de modo más comúnmente utilizada forman una forma de cuña. El ángulo de cuña varía según los parámetros de la válvula, normalmente 5° y 2°52' cuando la temperatura media no es alta. La compuerta de la válvula de compuerta de cuña se puede convertir en un todo, llamado compuerta rígida; también se puede convertir en una compuerta que puede producir una pequeña cantidad de deformación para mejorar su artesanía y compensar la desviación del ángulo de la superficie de sellado durante el procesamiento. La placa se llama puerta elástica.

Cuando la válvula de compuerta está cerrada, la superficie de sellado solo se puede sellar mediante la presión media, es decir, confiando en la presión media para presionar la superficie de sellado de la compuerta contra el asiento de la válvula en el otro lado para asegurar el sellado de la superficie de sellado, que es autosellante. La mayoría de las válvulas de compuerta se ven obligadas a sellar, es decir, cuando la válvula está cerrada, la compuerta debe ser forzada contra el asiento de la válvula mediante una fuerza externa para garantizar la estanqueidad de la superficie de sellado.

La compuerta de la válvula de compuerta se mueve en línea recta con el vástago de la válvula, lo que se denomina válvula de compuerta de varilla de elevación, también conocida como válvula de compuerta de varilla ascendente. Normalmente, hay roscas trapezoidales en la varilla elevadora. A través de la tuerca en la parte superior de la válvula y la ranura guía en el cuerpo de la válvula, el movimiento giratorio se transforma en un movimiento lineal, es decir, el par operativo se transforma en un empuje operativo.
