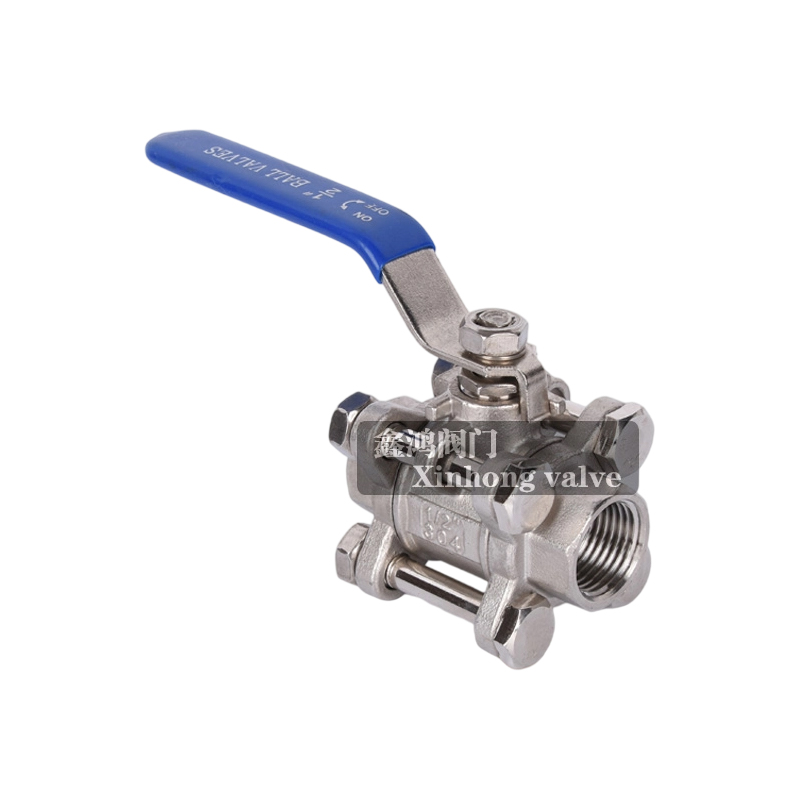

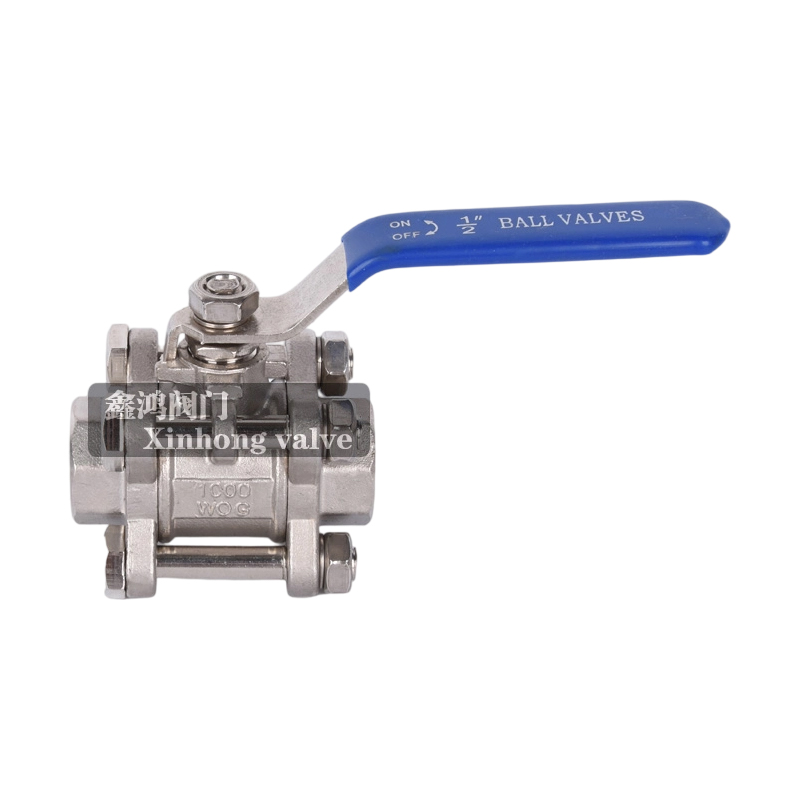

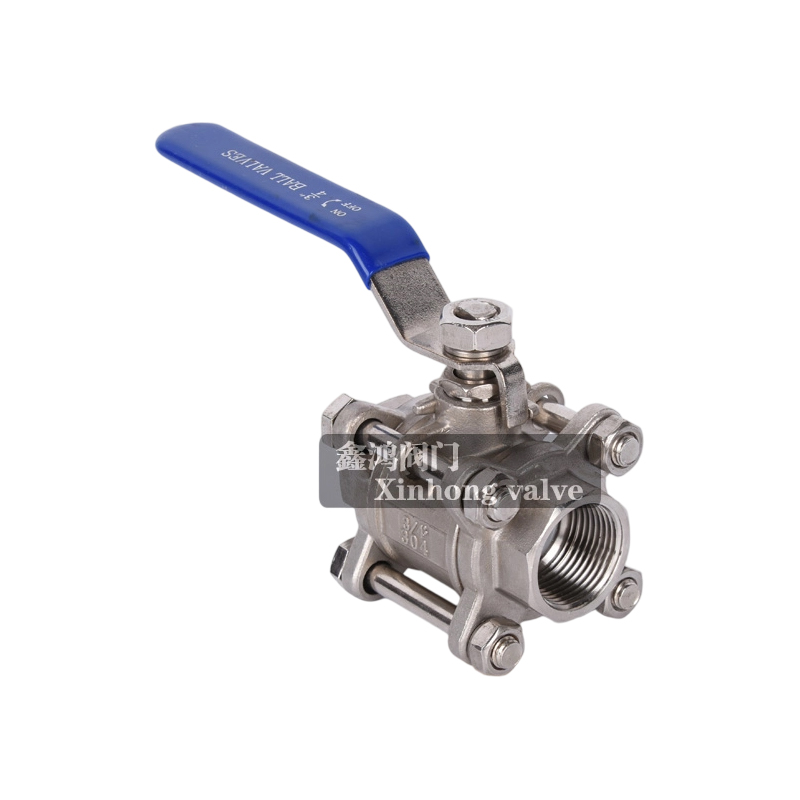

Válvula de bola roscada para soldadura de casquillo manual de 3 piezas/PC

Presión de trabajo 1000PSI
Material: 304.316
Opciones: Dispositivo de bloqueo
Rosca de tubería ANSI B16.11

Especificaciones
Puertos: Completo/Estándar
Estilo de cuerpo: Tres piezas
Rango de tamaño: Puerto completo: 1/4" - 4" (8 mm - 100 mm)
Puerto estándar: 3/4" - 2,5" (19 mm - 65 mm)
Rango de temperatura: -50°F a 550°F (-46°C a 287°C)
Clasificación de presión: 2200 psi CWP (151 bar)
Conexiones finales: roscadas, soldadura por zócalo, soldadura a tope, con brida 600#, soldadura por zócalo extendida, soldadura a tope extendida
Materiales de la carrocería: acero inoxidable, acero al carbono, aleaciones especiales
Materiales del asiento: Estándar: TFM 1600
Opcional: Tek-Fil®*, PEEK, UHMWPE, RPTFE, Metal, Rellenos de cavidades
Aplicaciones: Proceso, Vapor, Protección contra incendios, Gases industriales, Servicio severo

Disponibles en modelos de puerto completo y estándar, estas válvulas de tres piezas resistentes y de alta presión son ideales para aplicaciones de proceso, servicio severo, alta temperatura y alto ciclo.

Montaje seguro: Las válvulas ofrecen facilidad de automatización debido a una almohadilla de montaje del actuador fundida integralmente que cumple con los estándares ISO 5211 a través de tamaños de válvula de 2".

El diseño de carrocería de tres piezas de la serie Triad ofrece muchas ventajas, incluida la flexibilidad de instalación, la eliminación de la necesidad de dos juegos de bridas y la facilidad de mantenimiento en línea y fuera de línea. Estas características que ahorran tiempo son beneficiosas para las industrias de procesos, válvulas automatizadas y sistemas de tuberías soldadas al reducir los costosos tiempos de inactividad. Durante el mantenimiento, el actuador y los accesorios pueden permanecer montados en el cuerpo de la válvula. Todo el conjunto de válvula y actuador se reinstala fácilmente sin necesidad de recalibrar la unidad.

Servicio en línea: Para realizar el mantenimiento en línea, retire los pernos del cuerpo en lados opuestos del cuerpo central, afloje los 2 pernos en la parte superior de la válvula y gire el cuerpo hacia arriba. La válvula puede oscilar hacia la izquierda o hacia la derecha dependiendo de qué pernos se retiren. Todos los componentes de la carrocería se pueden reparar en esta posición sin alterar el sistema de tuberías.

Servicio fuera de línea: Para retirar completamente la válvula de la línea, retire todos los pernos del cuerpo y luego levante el cuerpo de la válvula fuera de la tubería. El cuerpo retirado se puede reparar o reemplazar y luego reinstalar sin necesidad de realinear las conexiones finales o el sistema de tuberías.

La válvula de bola de dos piezas y la válvula de bola de tres piezas son diferentes de la válvula de bola con chip de flujo. La estructura de diseño interna es un diseño con cuello. El producto del mismo calibre es más resistente a la presión que los dos tipos de válvulas de bola. El tipo de dos piezas es más que el tipo de tres piezas. Las ventajas de la válvula de bola de dos piezas son de bajo costo y económicas; la válvula de bola de dos piezas tiene la capacidad de resistencia a la presión y el caudal de los tres productos. La válvula de bola de tres piezas es fácil de instalar. Debido a que la válvula de bola de tres piezas se instala،desmonta e instala con la tubería, la válvula de bola 3PC tiene diferentes formas de conexión،como brida, rosca, soldadura a tope y abrazadera.
