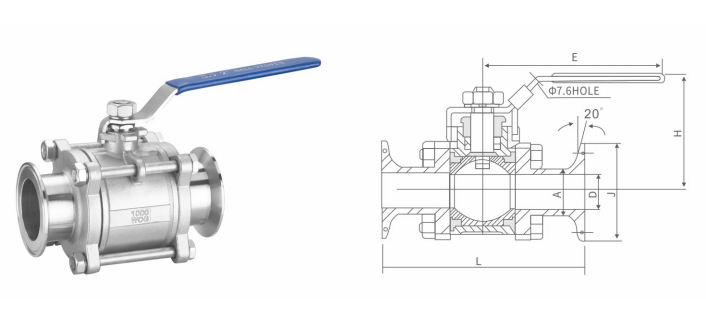

Válvula de bola con plataforma de extremo de abrazadera de instalación rápida de 3 piezas con almohadilla de montaje

Especificación del producto: NPS 1/2"~4"
Presión nominal: PN 1,0/1,6 MPa
Medios aplicables: agua, aire, aceite
Temperatura aplicable: -20~120℃
Estándar de hilo: según BSPT/BSP/NPT/DIN/JIS/RC/G
Longitud estructural: GB/T 12221 ASMW B16.1
Diseño y fabricación: GB/T 12224/ANSI B16.34
Inspección y prueba: GB/T 13927/API 598

1. Definición básica

La válvula de bola de plataforma de liberación rápida de tres piezas es una válvula de pieza dividida que consta de cuerpo, capó y asiento.
El diseño de liberación rápida permite una rápida instalación y extracción. Su estructura compacta y excelente sellado lo hacen ideal para aplicaciones de control de fluidos. Gracias a su plataforma ISO, la válvula se puede instalar con actuadores eléctricos o neumáticos, lo que permite a los clientes operar la válvula de manera más eficiente.

2. Características estructurales básicas

Diseño de piezas divididas: La carrocería, el capó y el asiento se ensamblan de forma independiente, lo que facilita el mantenimiento y el reemplazo de componentes.
Excelente sellado: utilizando PTFE, es adecuado para medios corrosivos, de alta temperatura y alta presión.
Diseño de liberación rápida: al utilizar conexiones roscadas o de ajuste a presión, se acorta el tiempo de instalación y se reducen los costos de mano de obra.
Resistencia a alta presión: normalmente admite PN16-PN25.

3. Aplicaciones típicas

Aplicaciones industriales: Sistemas de control de fluidos en las industrias petrolera, química, de tratamiento de agua y de procesamiento de alimentos.
Tipos de medios: agua, petróleo, gas, soluciones ácidas y alcalinas, etc. (Las aplicaciones dependen del material). Requisitos especiales: Ambientes de alta temperatura (como tuberías de vapor) o sistemas de tuberías con apertura y cierre frecuentes.

4. Recomendaciones de compra

Material: Acero inoxidable (304/316), dependiendo de la corrosividad del medio.
Clasificación de presión: coincida con la presión de funcionamiento del sistema de tuberías para evitar sobrecargas.

5. Notas adicionales

Consejos de mantenimiento: Verifique periódicamente que el sello esté desgastado para evitar que las impurezas obstruyan el asiento de la válvula.
Requisitos de personalización: comuníquese con el fabricante para obtener diámetros personalizados, métodos de conexión o materiales para aplicaciones especiales.
