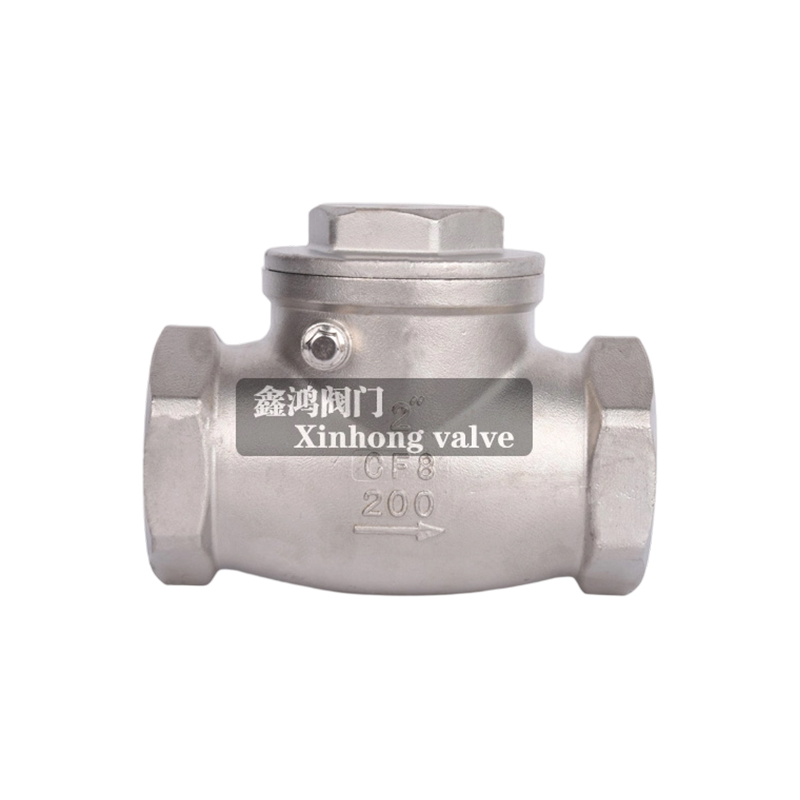

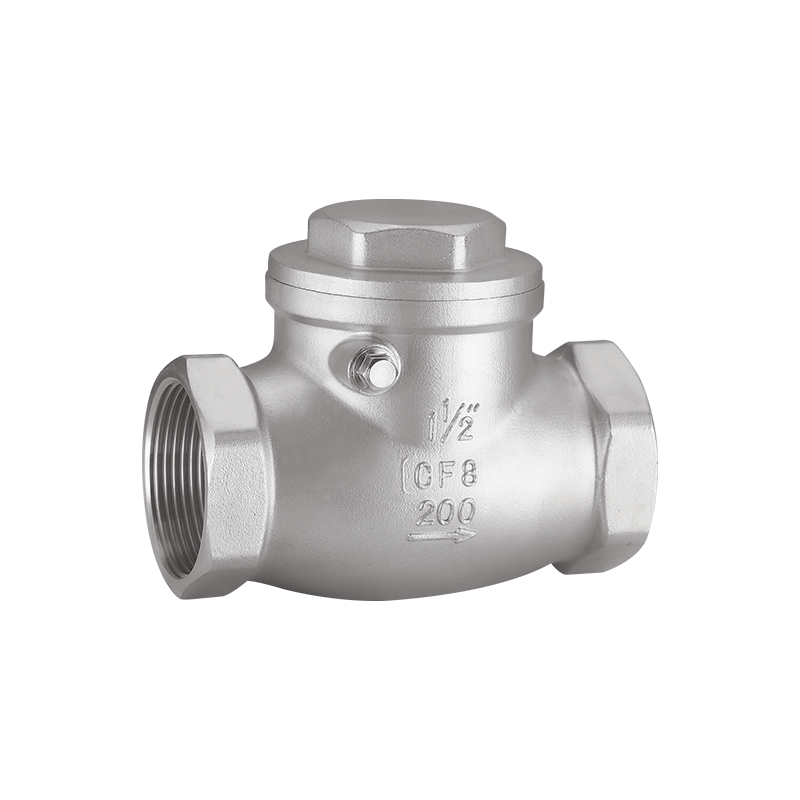

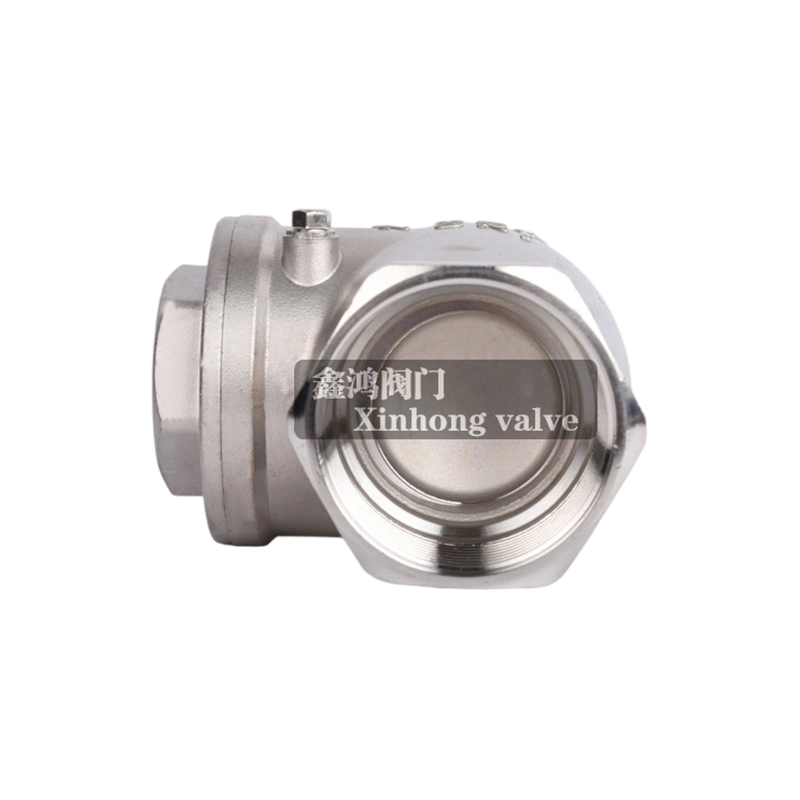

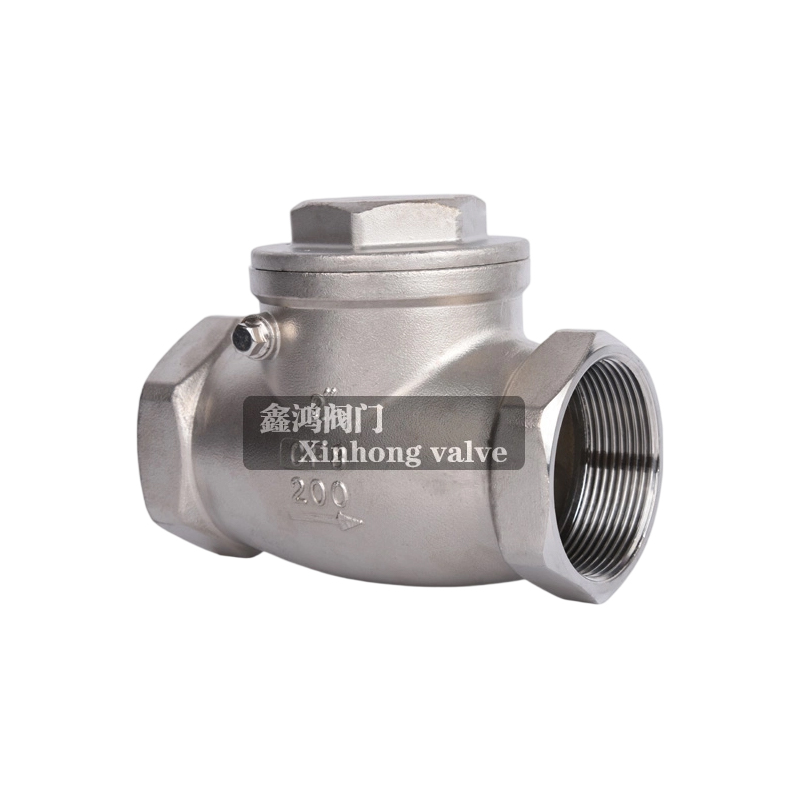

Válvula de retención de rosca horizontal manual oscilante

Tipo de conexión de válvula de retención H14: rosca
Estructura: arrancador giratorio
Diámetro nominal: 1/2"-3" (mm)
Medio aplicable: diversos medios químicos altamente corrosivos
Entorno de presión: presión atmosférica
Norma: norma nacional
Dirección del flujo: unidireccional
Modo de accionamiento de la válvula de retención de tornillo: manual
Temperatura de trabajo: temperatura normal
Tipo (posición del canal): recto

Características
Fabricado en instalaciones ISO-9001
Cuerpo de patrón pesado
Diseño de carrocería de una sola pieza
Sello de anillo 0 de PTFE
Sello de disco de metal a metal

Aprobaciones
ANSI B1.20.1

Clasificación de presión/temperatura
200WOG
-4°F a 392° F

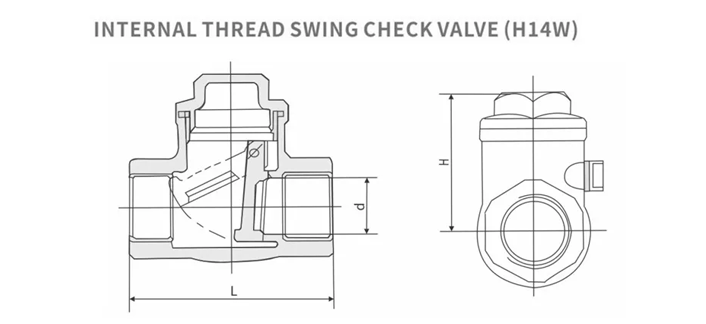

VÁLVULA DE RETENCIÓN OSCILANTE

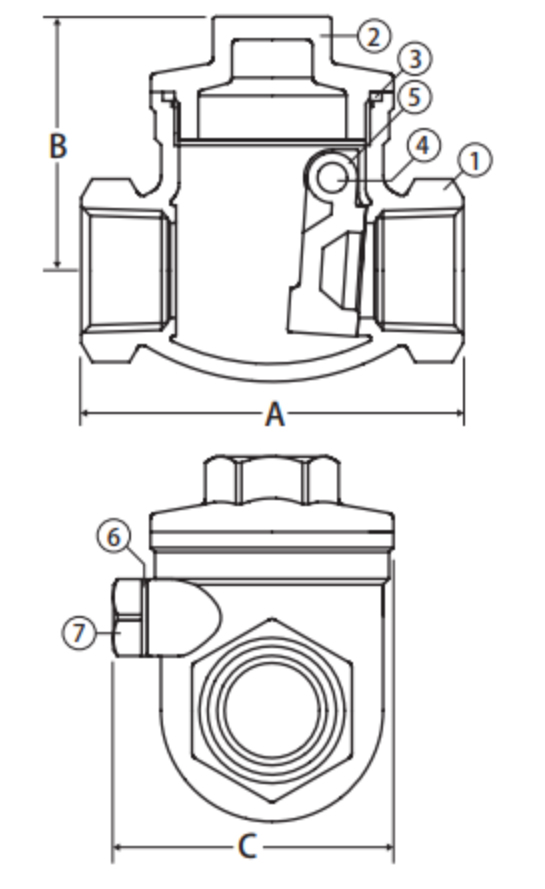

Una válvula de retención oscilante básica consta de un cuerpo de válvula, un capó y un disco que está conectado a una bisagra. El disco se aleja del asiento de la válvula para permitir el flujo en dirección hacia adelante y regresa al asiento de la válvula cuando se detiene el flujo aguas arriba, para evitar el reflujo.
El disco de una válvula de retención de tipo oscilante no está guiado ya que se abre o cierra completamente. Hay muchos diseños de discos y asientos disponibles para satisfacer los requisitos de diferentes aplicaciones. La válvula permite un flujo completo y sin obstrucciones y se cierra automáticamente a medida que disminuye la presión. Estas válvulas se cierran completamente cuando el flujo llega a cero, para evitar el reflujo. La turbulencia y la caída de presión en la válvula son muy bajas.

La diferencia entre válvula de retención horizontal y válvula de retención vertical:
1 La válvula de retención horizontal se instala en la tubería horizontal; el tipo vertical se instala en la tubería vertical.
2 La válvula de retención horizontal se coloca horizontalmente; la válvula de retención vertical se coloca verticalmente y se diseña junto con la tubería.
3 La válvula de retención horizontal es para evitar el reflujo del medio en la tubería, y las partes de apertura y cierre se abren y cierran automáticamente de acuerdo con el flujo del medio y la gravedad, mientras que el tipo vertical suprime la fuerza externa del resorte para hacer que la válvula se abra y cierre debido a la presión del medio en el extremo de entrada de la tubería.

¿Cuál es el estándar para elegir la válvula de retención?
1 Para evitar que el medio fluya en dirección inversa, es necesario instalar válvulas de retención en las instalaciones, dispositivos y tuberías.
2 Las válvulas de retención son generalmente adecuadas para medios limpios, no para medios con partículas sólidas y alta viscosidad.
3 Normalmente, se deben utilizar válvulas de retención de elevación horizontales en tuberías horizontales con un diámetro nominal de 50 mm.
4 Las válvulas de retención de elevación horizontales solo se pueden instalar en tuberías horizontales.
5 Para la tubería de entrada de la bomba, es adecuado utilizar la válvula inferior. La válvula inferior normalmente sólo se instala en la tubería vertical de la entrada de la bomba y el medio fluye de abajo hacia arriba.
6 El tipo de elevación tiene mejor rendimiento que el tipo de oscilación y la fuerza del fluido es grande. El tipo horizontal es adecuado para su instalación en tuberías horizontales y el tipo vertical se instala en tuberías verticales.
