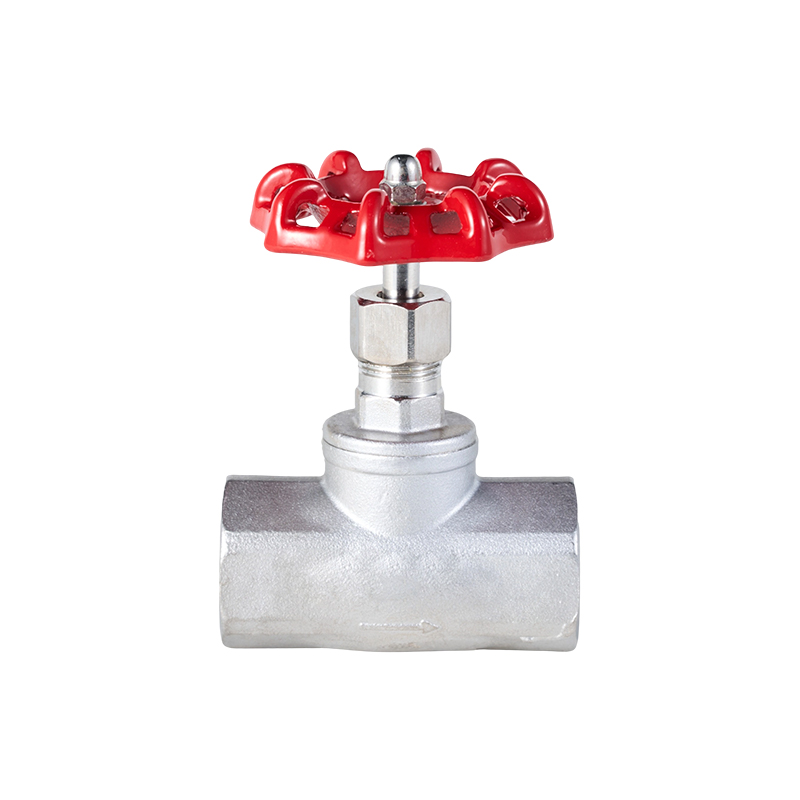

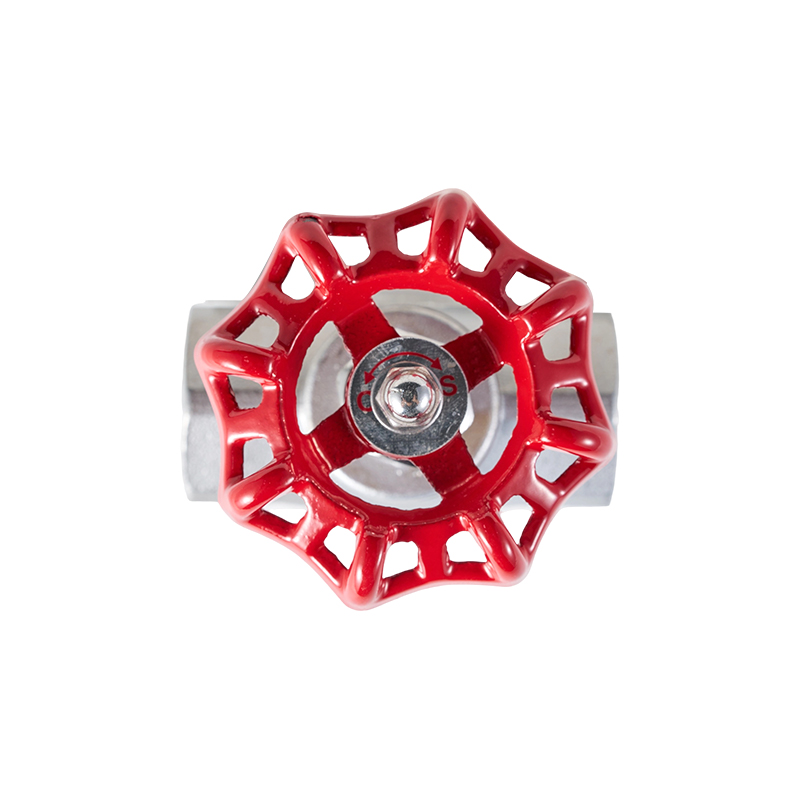

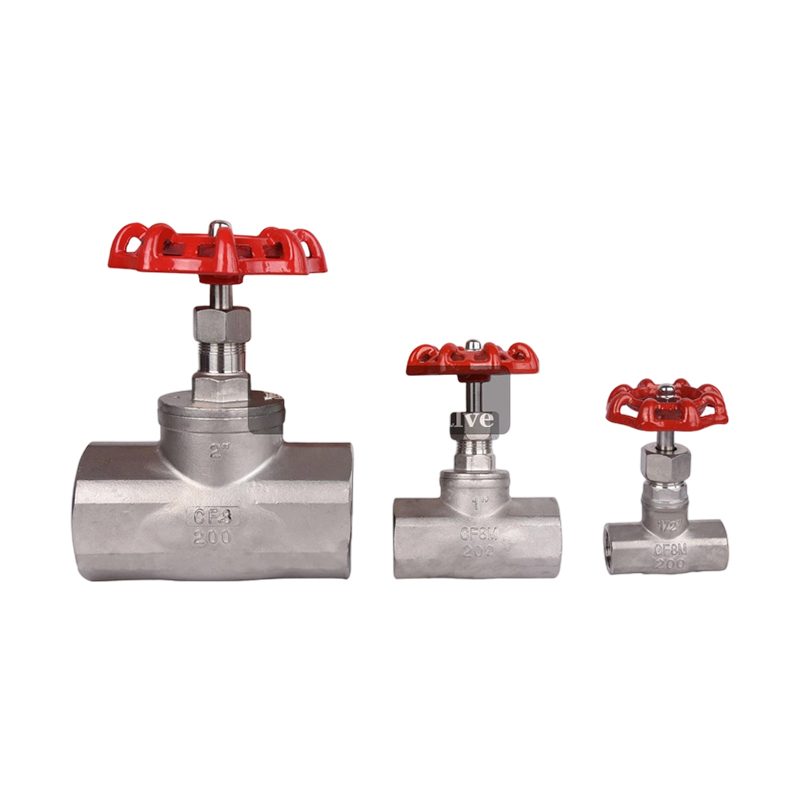

Válvula de globo: La parte de apertura y cierre de la válvula de cierre es un disco de válvula en forma de tapón, la superficie de sellado es una superficie plana o cónica y el disco de válvula se mueve linealmente a lo largo de la línea central del asiento de la válvula. La forma de movimiento del vástago de la válvula (nombre común: varilla oscura) también tiene un tipo de varilla de elevación y rotación (nombre común: varilla abierta). La válvula de globo se refiere a la válvula en la que el miembro de cierre (disco) se mueve a lo largo de la línea central del asiento de la válvula. Según este movimiento del disco de la válvula, el cambio del puerto del asiento de la válvula es proporcional a la carrera del disco de la válvula. Debido a que el vástago de válvula de este tipo de válvula tiene una carrera de apertura o cierre relativamente corta y tiene una función de cierre muy confiable, y debido a que el cambio del puerto del asiento de la válvula es proporcional a la carrera del disco de la válvula, es muy adecuado para la regulación del flujo. Por lo tanto, este tipo de válvula de globo de cierre es muy adecuada para el cierre o regulación y estrangulamiento.
La válvula Globe juega un papel importante al cortar y estrangular el medio en la tubería donde se encuentra. Como válvula de corte extremadamente importante, la válvula de globo se sella aplicando torsión al vástago de la válvula, y el vástago de la válvula se mueve hacia arriba en dirección axial. El disco de la válvula aplica presión para hacer que la superficie de sellado del disco de la válvula y la superficie de sellado del asiento de la válvula encajen perfectamente, evitando que el medio se escape a lo largo del espacio entre las superficies de sellado.

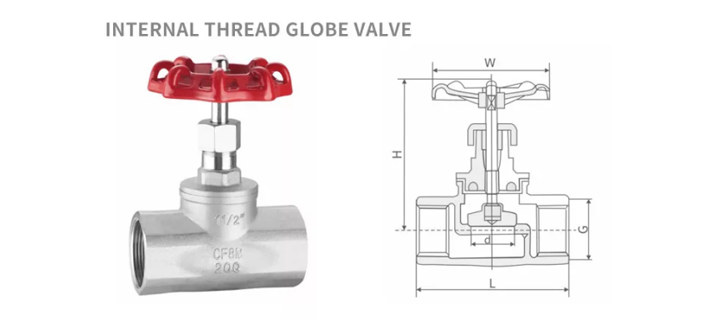

El par de sellado de la válvula de globo está compuesto por la superficie de sellado del disco de la válvula y la superficie de sellado del asiento de la válvula, y el vástago de la válvula impulsa el disco de la válvula para que se mueva verticalmente a lo largo de la línea central del asiento de la válvula. Durante el proceso de apertura y cierre de la válvula de globo, la altura de apertura es pequeña, es fácil ajustar el flujo, es conveniente de fabricar y mantener, y la presión es aplicable a un amplio rango.
En comparación con otra válvula de corte comúnmente utilizada en la producción industrial, la válvula uno por uno, la válvula de corte tiene una estructura más simple y es más fácil de fabricar y mantener. En términos de vida útil, la superficie de sellado de la válvula de globo no es fácil de desgastar y rayar, y no hay deslizamiento relativo entre el disco de la válvula y la superficie de sellado del asiento durante el proceso de apertura y cierre de la válvula, por lo que el desgaste y los rayones en la superficie de sellado son pequeños, por lo que se mejora el rendimiento del sellado. En el proceso de cierre completo, la carrera del disco de la válvula es pequeña y su altura es menor que la de la válvula ruidosa. La desventaja de la válvula de globo es que el par de apertura y cierre es grande y es difícil lograr una apertura y cierre rápidos. Debido a que el canal de flujo en el cuerpo de la válvula es relativamente tortuoso, la resistencia al flujo de fluido es grande, lo que resulta en una gran pérdida de potencia del fluido en la tubería.
Ventaja:
1.Las formas estructurales del cuerpo de la válvula de globo son rectas, rectas y en ángulo recto. El tipo recto es la estructura más común, pero tiene la mayor resistencia al fluido. La resistencia del fluido de flujo directo es pequeña y se utiliza principalmente para fluidos que contienen partículas sólidas o alta viscosidad. El cuerpo de la válvula en ángulo recto está en su mayor parte forjado, lo que es adecuado para la válvula de globo con paso más pequeño y mayor presión.
2.Estructura sencilla, fácil de fabricar y mantener
3.Carrera de trabajo pequeña, tiempo de apertura y cierre corto
4.Durante el proceso de apertura y cierre, la fuerza de fricción de la superficie de sellado es menor que la de la válvula de compuerta y es resistente al desgaste.
5.Generalmente solo una superficie de sellado, buen proceso de fabricación, fácil mantenimiento
